삼성 C다이 양면 시금치 16GB * 4 풀뱅 64GB 램 오버

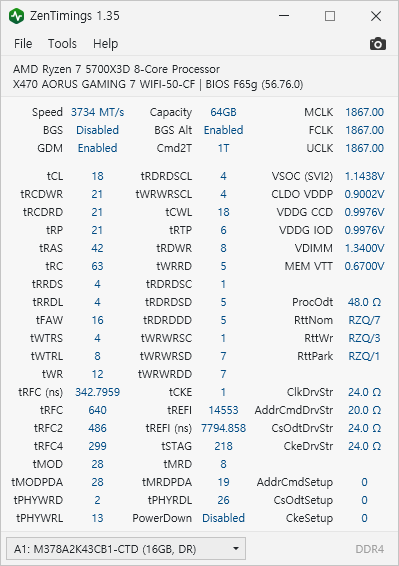

라이젠 젠3 5700X3D

X470 AORUS GAMING 7 WIFI-50 (rev. 1.1)

삼성 C다이 시금치 16GB 2666 20년 22주차 * 4개 = 풀뱅 64GB





램 값도 싸고, 보드가 T-topology 라 풀뱅이 땡겨서 해봤습니다.

다만 이걸 혹시나 따라할 사람이 있을까 하는 말이지만, 안하는게 낫습니다. 안정화 테스트가 너무 오래걸립니다.

TM5 ADV4 10회 돌리는데 2시간 40분 걸립니다. HCI도 8시간 한 130 % 까지만 하고 껐습니다.

y-cruncher 사용 추천 (밑에 Flag 참고)

http://www.numberworld.org/y-cruncher/

y-cruncher - A Multi-Threaded Pi Program



추후 수정 사항

VSOC -> 1.1

VDDP -> 0.9 ~ 0.95

tRDRD 및 tWRWR 값 수정

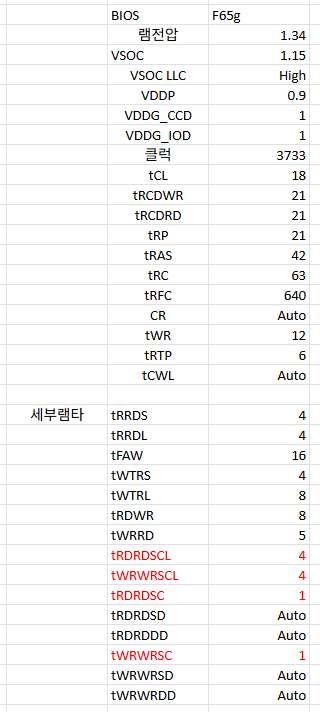

BIOS 세팅

250506

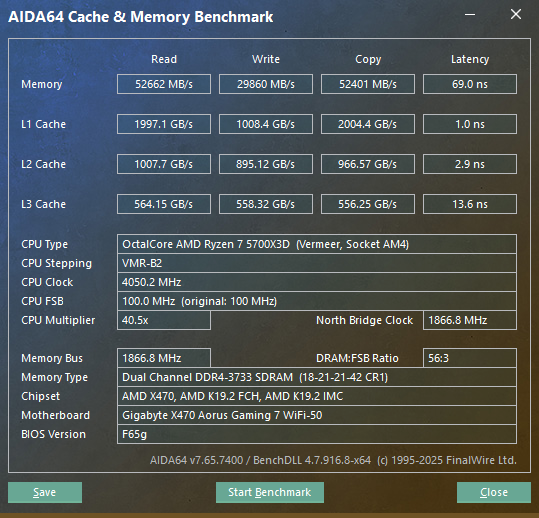

AIDA64 Cache & Memory Benchmark



이건 다른 시스템 램 오버클럭

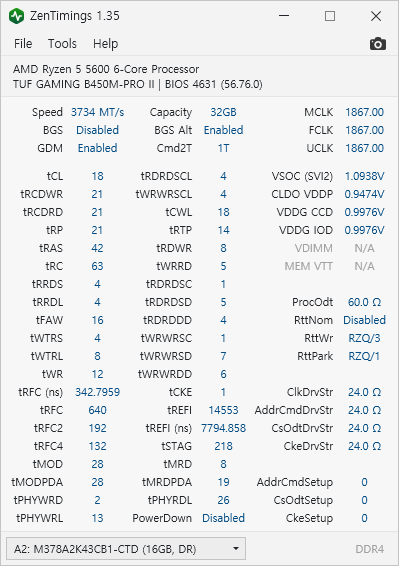

라이젠 젠3 Vermeer 5 5600

ASUS TUF GAMING B450M-PRO II | BIOS 4631 |  AGESA version: ComboV2 PI 1.2.0.E

삼성 C다이 시금치 16GB 2666 18년 05주차 * 2개 = 32GB

PBO도 적용함 (아래 표 참고)

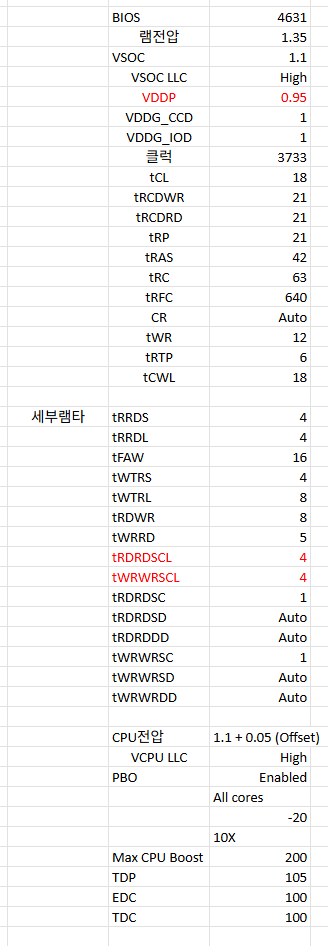

BIOS 세팅

250507



On AMD, start with 1.10 V SOC, 0.95 V VDDP, 0.95 V VDDG CCD, and 1.05 V VDDG IOD

VSOC로부터 Regultor 거쳐서 VDDP 및 VDDG CCD(Chiplet CPU 위치) & VDDG IOD(I/O Die) 생성하므로 최소 50 mV 정도 Dropout 확보

나는 그냥

VSOC = 1.1

VDDP = 0.95 V, VDDG CCD  = VDDG IOD = 1 V 설정하는게 속 편한 듯

tRDRDSCL, tWRWRSCL은 4 미만으로 줄이면 부팅불가





참고로, 5700X3D는 PBO Curve Optimizer 막혀있어서 조절못함. 하는 방법이 있긴 한데



https://www.2cpu.co.kr/lec/4748

5800X3D Curve Optimizer 적용하기 :: 2cpu, 지름이 시작되는 곳!

1)PBO2 tuner 방법

윈도우 상 프로그램으로 조절 - 기각



2)바이오스 프로필 불러오기

CPU교체하고 번거로워 보여서 안할 예정



분명히 최신바이오스면 X470 보드에서 지원된다해서 메뉴 찾다가 시간 날림.





아래는 참고 링크들



https://sshmyb.tistory.com/174

[DRAM #4] 한 눈에 보는 DRAM 동작원리

DRAM 딜레이 내용 - 회로적인 해석



https://quasarzone.com/bbs/qf_overclocking/views/40579

[램오버] 시금치 C다이 램타특성 (램타 설정하는 방법)

C다이 1차 램타 참고 글

기본적으로,

tRAS = tRCD + tCL (+0 ~ 4)

tRC = tRAS + tRP (+0 ~ 4)



DRAM 은 CLK signal에 Synchronous 동작하므로 위 공식에서 (+0 ~ 4) 가 붙는 것, 다만 내 지식으로는 +2 만 해도 충분한데, 실제로 해보면, +4 까지 해야 안정적인 경우가 있다.



integralfx/MemTestHelper
DDR4 OC Guide

https://github.com/integralfx/MemTestHelper/blob/oc-guide/DDR4%20OC%20Guide.md

MemTestHelper/DDR4 OC Guide.md at oc-guide · integralfx/MemTestHelper



https://www.reddit.com/r/overclocking/comments/ahs5a2/demystifying_memory_overclocking_on_ryzen_oc/?rdt=41372

From the overclocking community on Reddit: Demystifying Memory Overclocking on Ryzen: OC Guidelines and Explaining Subtimings, R





tWR과 tRTP 상관관계는 없으나, tWR=2*tRTP 라는 공식이 만연함. 이는 위에서 Micron DDR4 datasheet 에 나와있는 부분인데.. 저걸 왜 저렇게 가이드 한 지는 모르겠음. 실제로 두 타이밍은 각각 Write 와 Read 할 때 작동하는 타이밍인데..

https://coolenjoy.net/bbs/overclock/822420

2편. Write 타이밍 사이클과 tWR > 오버클럭 | 쿨엔조이



twrrd trdwr 타이밍 설정 관련 글

https://www.reddit.com/r/overclocking/comments/145a7rw/what_is_the_function_of_the_twrrd_and_trdwr/

From the overclocking community on Reddit







https://gall.dcinside.com/mgallery/board/view/?id=desktopcomputer&no=4975

젠4/젠5 램 오버, 대역폭이냐 레이턴시냐? - 데스크탑 마이너 갤러리

https://gall.dcinside.com/mgallery/board/view/?id=desktopcomputer&no=2462&page=1

데갤 정보글 모음 (~2024.09.22) - 데스크탑 마이너 갤러리





y-cruncher 바로가기 Flag

stress -M:59G -D:300 FFTv4 VT3

stress -M:27G -D:300 FFTv4 VT3



PBO참고

https://quasarzone.com/bbs/qb_tip/views/48492

라이젠마스터 자동 CURVE OPTIMIZER 방법(PBO2)

https://quasarzone.com/bbs/qb_tip/views/47089

10분 AMD PBO2 커브옵티마이저 설정 팁

https://coolenjoy.net/bbs/37/229600

젠3 (5800X) CPU & RAM 오버클럭 가이드 3탄 (PBO & Curve Optimizer) > 팁 강좌 | 쿨엔조이
